OruxMaps 초간단 사용법 (Ver. 6.0.10)



OruxMaps(이하 오룩스)를 처음 접하는 사용자들이 오룩스를 시작하기 위해 알아야 하는 최소한의 항목만을 추려서 간단한 사용법을 만듭니다.

저 자신도 오룩스는 많이 사용하지 않아서 수많은 기능들을 다 알지 못하지만 홈페이지에 설명서가 초심자들에게는 너무 내용이 방대하고 복잡하여 어렵게만 느껴지기에 즉시 시작하기 위한 내용만 GPS기기를 사용하는 기본적인 순서에 입각하여

1. 시작 화면

2. 지도 선택

3. 트랙 기록 시작

4. WayPoint 표기 (사진포인트 포함)

5. 트랙 저장

6. 저장된 트랙 꺼내보기

7. 트랙을 GPX파일로 내보내기

8. 다른 사람 트랙을 불러오기

까지의 과정만을 요약하여 한시라도 빨리 사용하고 싶은 사람들이 입문하는데 도움이 되었으면 한다.

(초심자들 외에는 보실 내용이 없습니다……..)

그 밖에도 많은 기능이 있으나 그것은 오룩스가 어느 정도 친숙해지면 카페에 있는 많은 강좌들의 내용을 보고 스스로 공부해 나갈 수 있으리라 생각한다.



2. 시작 화면

앱 설치가 끝나고, 앱 아이콘을 클릭하면 오룩스는 초기에 내장된 ‘온라인지도 (online map)’로 “지도 보기화면”이 나타나게 된다.

그 화면의 구성은 아래와 같으며.

지도보기화면

버튼 바 (The Buttons Bars):

화면 상단의 5개 버튼 내에 모두 옵션이 있다.





옵션 메뉴모음





2. 지도선택

자신이 활동할 트랙(Track)을 기록하려면 먼저 지도부터 선택해야 한다. 그러나 여기서는 초기앱에 설정된 온라인지도를 일단 그대로 사용한다.

*향후, 화면 상단 버튼 바의 ‘Maps'(지도 아이콘)->’지도전환'을 선택하여 다른 지도를 고를 수 있다.

특히, 카페에서 정회원 이상에게 공급하는 오룩스용각종지도.Mbtile을 받은 사람들은 이 지도파일을 외장 메모리 카드에 넣고 이 폴더를 오룩스 기본 지도폴더로 설정하여 오프라인으로 사용하면 통신이 되지않는 산악에서 사용할 수 있는 좋은 지도가 된다.

(이 부분은 게시판 찾아보시면 사용방법이 있습니다.)





3. 트랙 기록 시작

- 상단의 4개 버튼 중에서 맨 왼쪽의 '트랙버튼’ 을 누르면, 그 하위의 메뉴/옵션이 나타난다.

- 하위 메뉴/옵션 맨 위의 'GPS 시작'을 선택하면 GPS가 가동되는데 활성화 후, 다시 한 번 상단의 를 눌러 그 하위 메뉴에서 '트랙레코딩 시작'을 선택하면 이제부터 기록이 시작된다. (단, 사전에 스마트 폰의 GPS(위치)가 켜있어야 된다.)

현재의 ‘위치’가 수신되면, 지도는 ‘현재 GPS위치’를 중앙에 빨간 화살표커서로 표시한다.









GPS가 활성화되면 지도가 현재위치가 나오면서 아래와 같은 화면이 된다





여기서 ‘트랙레코딩 시작’을 누르면 기록이 시작됨.

*주의: 폰의 '위치'를 활성화해도 GPS가 신호를 수신하여 위치를 잡는 데는 시간이 걸리므로, 기기 자체의 GPS는 앱 구동전에 [약 10~20분 전] 가동시켜 두는 것이 좋다.

* 우측패널 이용시는 지도 보기화면 우측에 있는 ‘세로 버튼 바’ 맨 위의 아이콘을 누른 후, 그 아래의 아이콘을 누르면 역시 기록이 시작된다.

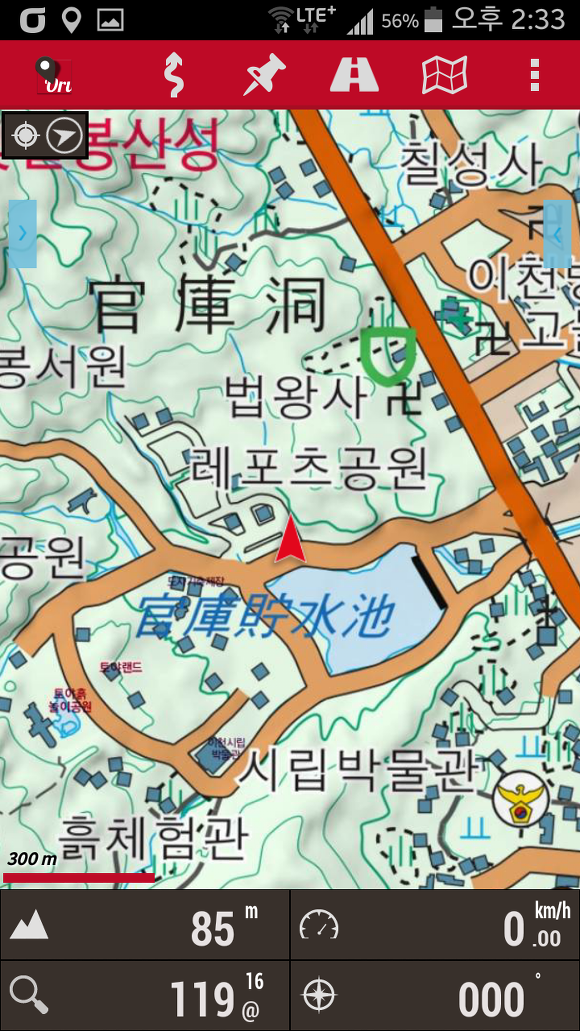

(트랙기록이 시작된 화면)





4. WayPoint 표기 (사진포인트 포함)

산행 등 자신의 활동에 대한 트랙을 기록하다 보면, 단순히 ‘트랙 기록[붉은 선, 경로]’만으로는 부족한 경우가 있다. 예를 들면 갈림길, 표지목 같은 특정 관심 지점을 지도에 표시하고 싶은 경우이다.

오룩스에서는 트랙을 기록하다가 특정 지점을 지도 화면상에 표시하거나, 특정 지점에 대한 사진을 저장할 수가 있다.

- Waypoint 표기하기: 트랙을 기록 중인 상태에서, 특정 지점을 표시하려면, 일단 정지후, 지도 보기화면 상단에 있는 두 번째 포인트버튼 을 누른 다음, 하위 메뉴에서 맨 위의 '포인트추가'를 누르면 포인트생성 화면이 뜨는데 우선은 포인트 이름만 입력하여 승인버튼을 누르면 지도의 현재 위치 지점에 포인트가 표시된다.

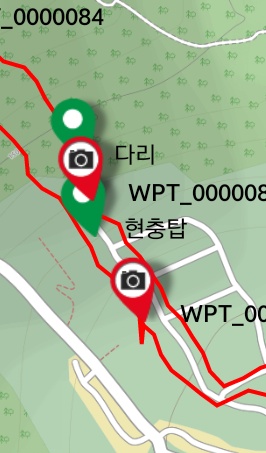

포인트사진은 지도 보기화면 상단에 있는 두 번째 아이콘(핀 모양)을 누른다. 이어 하위 메뉴에서 두 번째의 '포인트사진'를 누르면 카메라가 구동되는데 촬영을 하고 저장을 누르면 화면 지도상 현재 위치 지점에 사진포인트 아이콘이 표시되는데 나중에 이것을 클릭하면 그 지점에서 찍은 사진을 볼 수도 있다.





5. 트랙저장

트랙은 사용자의 진행/활동에 따라 붉은 선으로 그려진다.(선의 굵기, 색상은 '설정'에서 지정 가능.) 사용자의 활동이 끝나고 기록을 종료하려면, 다시 상단의 를 눌러 나오는 메뉴에서 맨 앞의 '트랙 레코딩중지'를 선택하면 기록이 저장되며 종료된다. 추가로 기록을 하지 않을 경우, 배터리 절약을 위해 기기/앱의 GPS를 끈다





6. 저장된 트랙 꺼내보기

- 트랙 기록을 종료한 후 나중에 지나간 트랙을 보고 싶다면, 화면 상단 3번째 버튼 ‘루트’()을 누른다.

- 그 하위 메뉴에서 ‘경로관리'를 선택하면, 자신의 이전 활동이 기록된 트랙/루트 목록이 뜬다. (이름 또는 날짜시간 형태의 목록 - 수정이 가능하다)

- 보고 싶은 트랙을 터치하면 팝다운 메뉴가 나오는데, 여기서 '[트랙]으로 불러오기'를 선택하면 자신의 이전 활동에 대한 트랙이 기록된 지도가 ‘화면’에 나타난다.











(특성수정을 누르면 트랙의 이름을 수정할 수 있다.)





7. 트랙을 GPX파일로 내보내기

저장된 내 트랙을 카페에 공유하거나 다른 사람에게 보내주기 위해서는 데이터베이스 내에 있는 트랙을 별도의 파일로 내보내기를 해서 그 파일을 사용해야 한다. 보통은 어떤 GPS기기 에서도 호환이 되는 GPX 형태의 파일을 가장 많이 사용한다. (구글어스에서 보려면 KML 파일이 편리하다.)

6항의 팝업메뉴에서 ‘GPX KML KMZ 로 내보내기’를 선택하면 파일형태를 선택하는 창이 뜨고 GPX를 선택하면 경로설정에서 지정한 폴더로 GPX파일이 저장된다.







8. 다른 사람 트랙을 불러오기

카페나 인터넷에서 원하는 GPX파일을 다운받아서 앞장에서 파일이 저장되었던 폴더에 저장을 시킨다. (물론 이렇게 하지 않는 방법도 많지만 잘 모를 때는 그냥 이렇게 하는게 쉽다.)

경로 메뉴의 하위에 '경로파일 불러오기'를 선택하고 원하는 파일을 클릭하면 운행옵션 창이뜨고 확인을 클릭하면 지도에 경로가 표시된다.

추후에 이를 이용하여 경로안내를 받으면 포인트 근접알림, 경로이탈알림 등등 준네비게이션과 같은 기능을 사용 할 수도 있다.











여기까지 따라 하셨다면 일단은 기본적인 사용법은 터득하신 것으로 계속 사용하면서 좀더 세부적인 설정이나 활용법, 오프라인 지도 사용법, 경로 안내 등에 대하여 습득하시면 오룩스가 즐거운 산행에 든든한 동반자가 되어 줄 것 입니다.



~~~~~~~~수 고 하 셨 읍 니 다.~~~~~~~~~~~







추가내용:

지도를 ‘확대/축소’하려면 3가지 방법이 있는데,

1) 좌측 세로 툴 바의 (+), (-) 버튼

'레이어로 된' 지도라면, 오룩스는 먼저 레이어를 바꾸려 할 것이고, 더 이상 새 레이어가 없을 경우 (최상위, 최하위 레이어일 때), 디지털 확대/축소가 실행된다.

2) 멀티터치 화면 사용 : 엄지 검지 두 손가락을 화면에 대고 벌리거나 오므린다.

3) 볼륨 버튼 사용: 디지털 확대/축소만 가능하다.



오버레이 지도 만들기와 사용법



■ 오룩스에서 합성(오버레이)지도 만들기



오룩스에서 <합성지도> 만들기 기능이 있다. 이를 <중첩지도> 만들기이라고도 한다.
이런 기능의 핵심적인 내용은 지도상에 산길정보(트랙 & 포인터)를 오버레이(Overlay)
시켜서 산행시에 산길정보를 보다 업글된 상태의 정보를 얻는데 있다.

이런 합성(중첩, Overlay)지도를 오룩스앱에서 만들기 위해서는 다음과 같은
2가지의 전제 조건이 있음을 먼저 이해하여 둘 필요가 있다.

1) 일반지도의 파일형식은 반드시 mbtiles 이어야 한다.
2) 산길지도의 파일형식은 반드시 img 이어야 한다.

물론 현재 오룩스에 장착이 되어 있는 일반지도 & 산길지도 파일형식은 상기와 같다.

일단 베타버젼 설치후 지도전환을 누르면 아래화면이 나옵니다

+ 표시옆에 정사각형 겹친것 3개 있는걸 누릅니다





그럼 아래화면이 나오는데 다른건 건드리지 말고 1번을 눌러 지도를 먼저 선택합니다

절대로 등산로 파일을 먼저 선택하면 않됩니다(명심)





여기서는 M36_127을 선택했으며, 4번 레이어추가를 선택하면 아래 붉은칸에 표시가 됨





다시 1번을 눌러 등산로가 들어있는 "Hiking trails_orux"를 선택하고 똑같이 레이어추가

를 선택하면 붉은칸에 표시됨(등산로인 img 파일이 위에표시되고 지도가 아래에 표시)



도솔산님이 올린 글처럼 지도를 여러개 넣어도 되나 나중에 지도를 움직이면 대화창이

떠서 추사님 처럼 이렇게 1개씩 만드니 대화창이 떠지않음



지도이름을 넣고(여기서는 편의상 36127로 함) 아래 확인을 누르면



아래와 같이 멀티지도 아래에 초록색으로 만든지도가 뜨며 이것을 누르면



아래와 같이 오버레이된 지도와 등산로가 나타남



프로필 등록으로 매뉴설정 영구보존(회복제님 글)



■ 스마트폰 변경/오룩스맵 재 설치후 메뉴설정을 새로해야 할때는 번거롭기도 하지만 디테일한 설정까지 모두 기억해내기란 정말 쉽지않습니다.

메뉴 복구를 아주 [쉽게, 빠르게, 완벽]하게 할수있는 팁 을소개합니다.



※스마트폰 교체후 변경된 스마트폰을 최초 구동시키면 구글ID, 비번을 입력해야 다음단계로 넘어가고 스마트폰 기능을 사용할수 있는데(안드로이드 OS기준)



구글에 접속하면 구글 서버에 저장된 개인정보(전화번호, 그동안 자신이 설치했던 앱)가 변경된 기기로 자동으로 다운되는것과 같은 원리로 Oruxmaps 서버에 등록된 사용자 정보를 불러오는 것임.

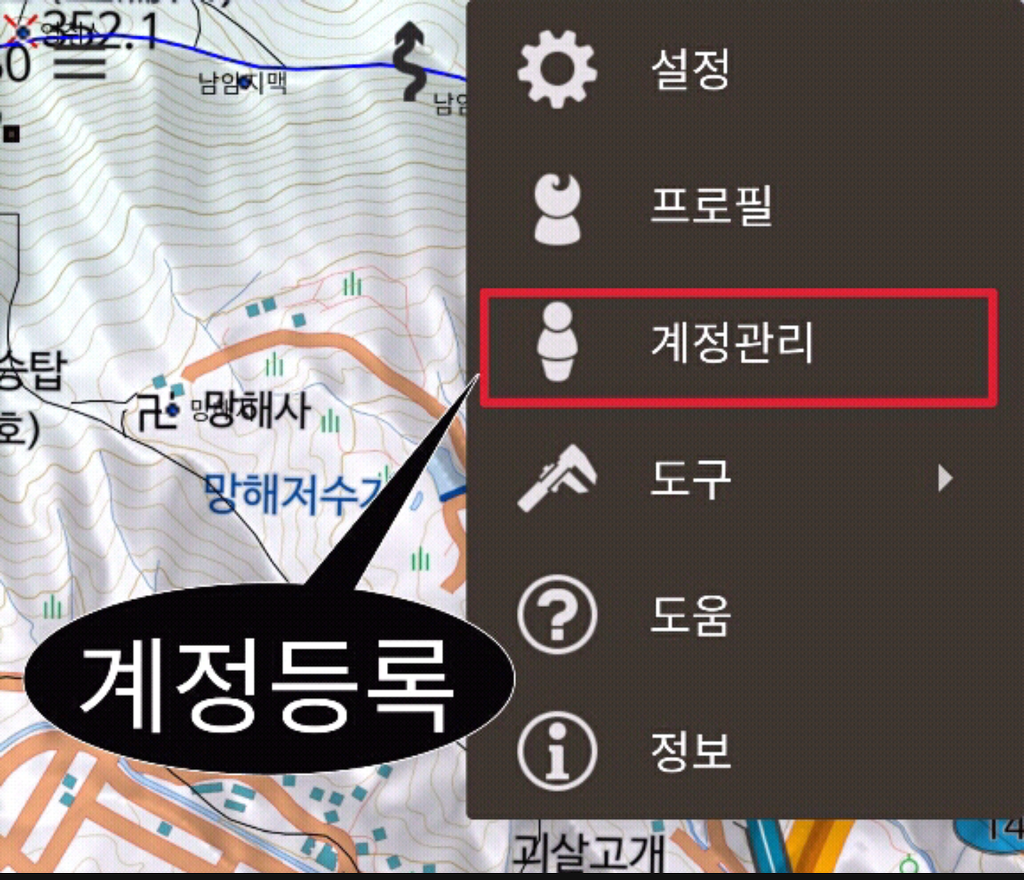

1) Ourxmaps 메뉴설정>계정관리>사용자 계정을 등록합니다.

이메일 주소, 성명, 프로필사진등 개인정보를 모두 입력합니다

(개인정보는 Oruxmaps 서버에 저장됨)

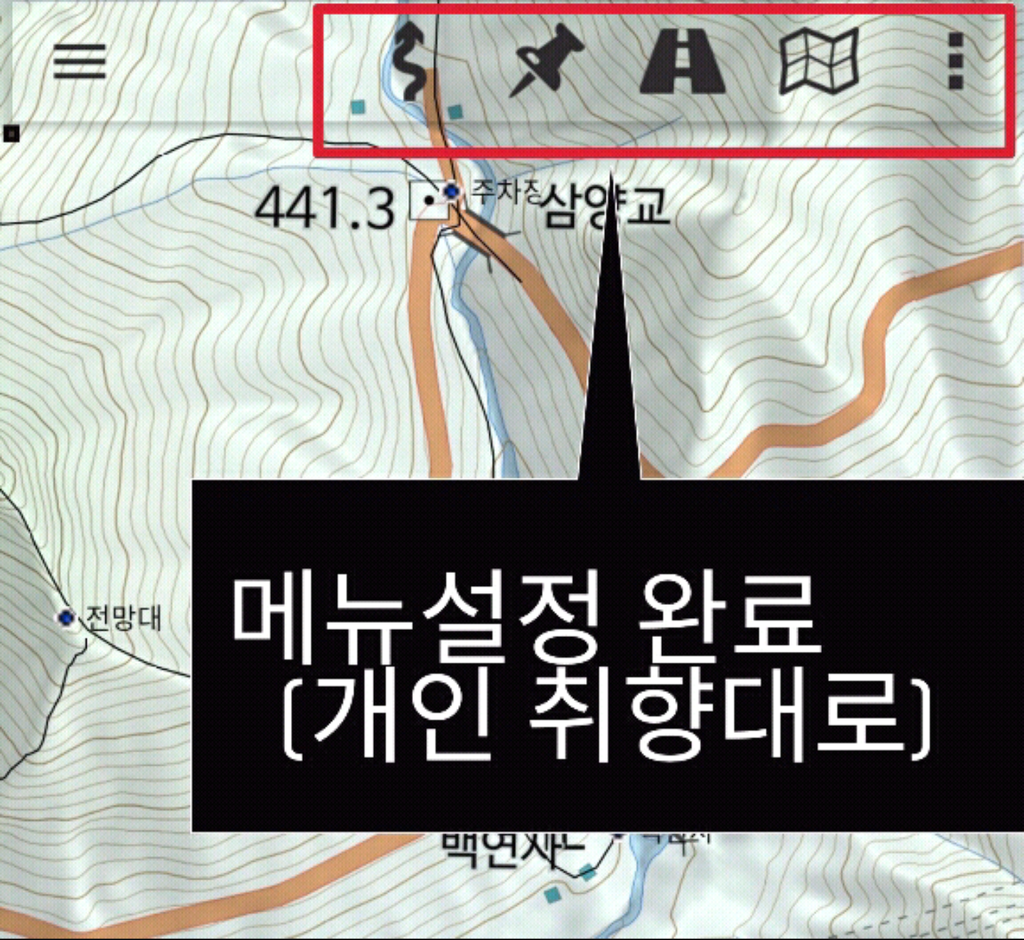

2) Oruxmaps 설정 메뉴에서 자신의 취향에 맞게 모든설정을 입력완료 합니다.



3) 개인 프로필을 만듭니다.

(프로필 이름은 임의로 입력하셔도 되지만 자신을 나타낼수 있는 영문 이니셜이나 실명 입력권장)





4) 새로운 프로필 만들기



5) 자신만의 새로운 프로필이 생성되면 프로필 저장 버턴을 눌러서 프로필을 저장합니다.

(인터넷 연결상태에서 저장하셔야 오룩스맵 메뉴설정 정보가 오룩스맵 서버에 저장됩니다)



6) 스마트폰 변경/포맷으로 오룩스맵 재설치 했을때, 프로필 설정에서 자신의 프로필을 불러오면 기존에 설정했던 자신만의 메뉴로 복구됩니다.



*팁

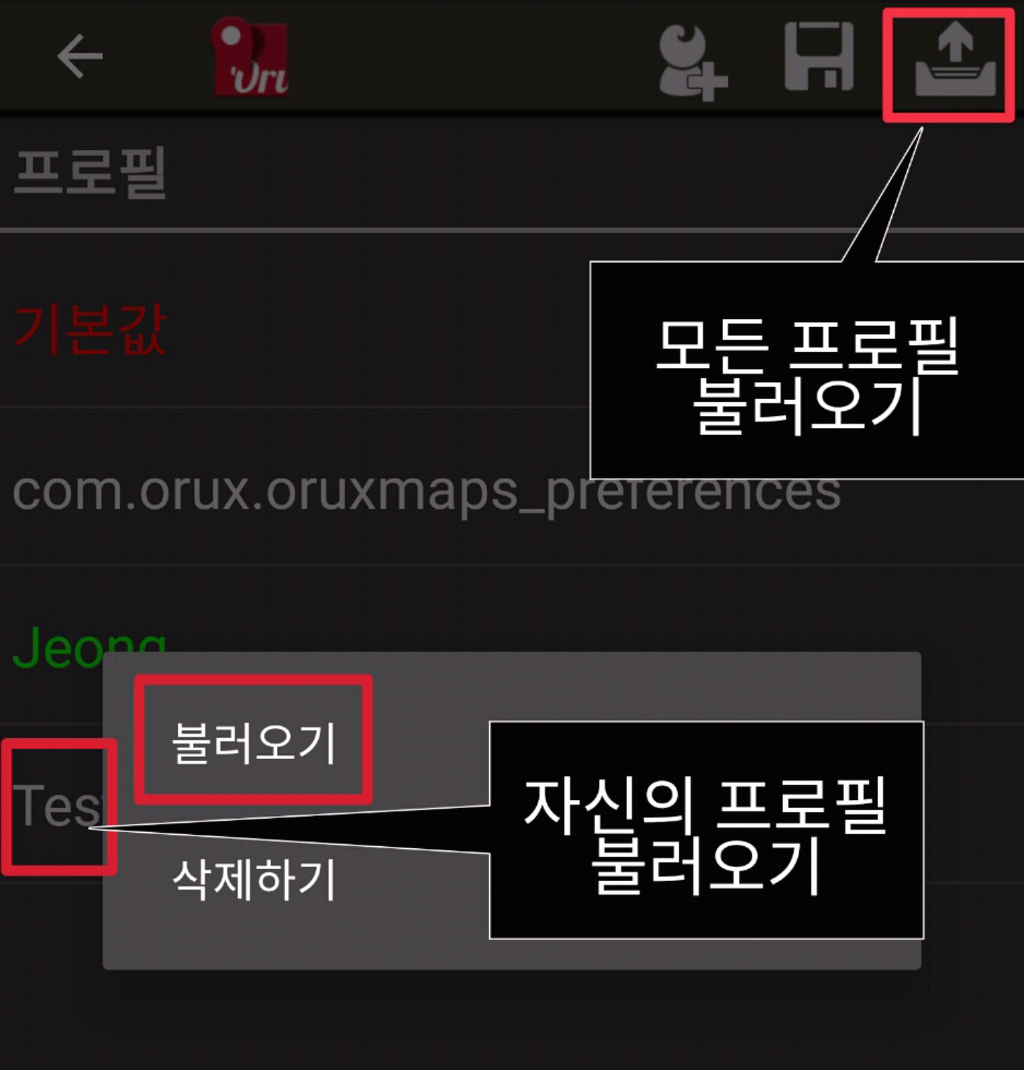

프로필 불러올때는 첨부사진 우측 맨위 오른쪽 '모든 프로필 불러오기' 클릭>자신의 프로필(Test)이 나타남>Test 문자를 손가락으로 잠시 누르고 있으면 나타나는 팝업메뉴에서 '불러오기' 를 선택한다



7) 자신의 프로필을 불러왔음

(정상적으로 프로필을 불러오면 문자 색상이 '녹색' 으로 변경됨)



※자신이 만든 프로필을 불러왔다(활성화 시켰다는 뜻)는 것은 오룩스맵의 메뉴설정이 폰변경/오룩스맵 재설치 이전의 메뉴설정으로 완벽하게 복구 되었음을 뜻함

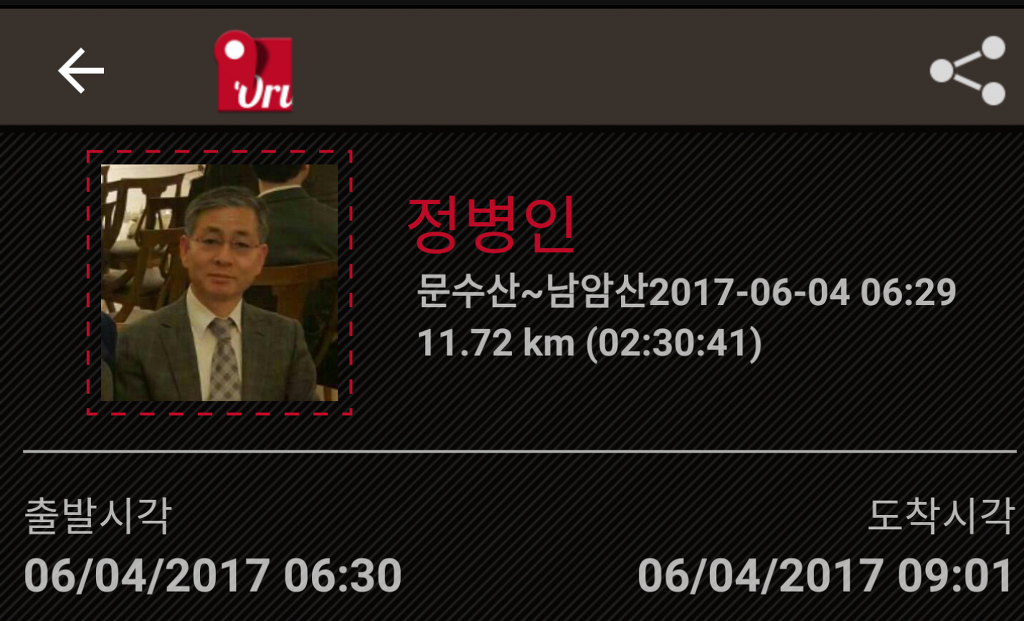

8) 위 방법을 완료후 오룩스맵에서 트랙을 불러와 산행기록 통계를 띄우면 프로필에 등록된 개인정보 일부가 보여짐



오룩스맵 트랙에서 장소만 추출하여 저장하기(회복제님 글)



※Gps트랙 전문 편집프로그램인 GpsTrackmaker 가 아닌 오룩스맵에서도 자신의 트랙, 또는 타인의 트랙을 불러들인후 장소(wpt)만 추출하는 기능이 있습니다.



1) 특정지역 전체의 장소(wpt)를 추출후 gpx 파일로 저장, 자신이 가고자하는 산행지의 트랙에 gpx로 저장된 장소(wpt)파일을 불러들여 오룩스맵의 '경로운행' 을 활용하면 산행시 상당한 도움이 됩니다.



2) 특히 갈림길, 암릉등 산행정보를 장소(wpt)에 음성,또는 문자(TXT)로 저장후 오룩스맵의 TTS기능을 활용하면 초행길 장거리 산행시나 야간산행에서 알바없고 안전한 산행을 이어갈수 있습니다.

(이 기능에 대한 강좌는 추후 올릴 예정입니다)





◆ 오룩스맵 장소(wpt)추출후 등산트랙에 올리기



1) 오룩스맵 상단메뉴중 장소 아이콘 선택한다.









2) 장소관리 선택







3) 미리 만들어둔 '장소폴더' 를 선택한다.

(어쩌다 한번 산행하는 분들은 해당이 없습니다만 산행횟수가 늘어남에 따라 장소(wpt) 갯수도 많아집니다. 장소갯수가 몇백개, 몇천개가 넘어가면 특정장소를 찾는데 어려움이 따릅니다. 때문에 오룩스맵 유저들에게 '장소관리'는 반드시 필요하고 '장소관리' 는 '장소폴더' 기능을 활용하여 특정지역 산행트랙과 장소를 저장하면 깔끔한 장소관리가 됩니다.







4) 우측 상단 아이콘 선택

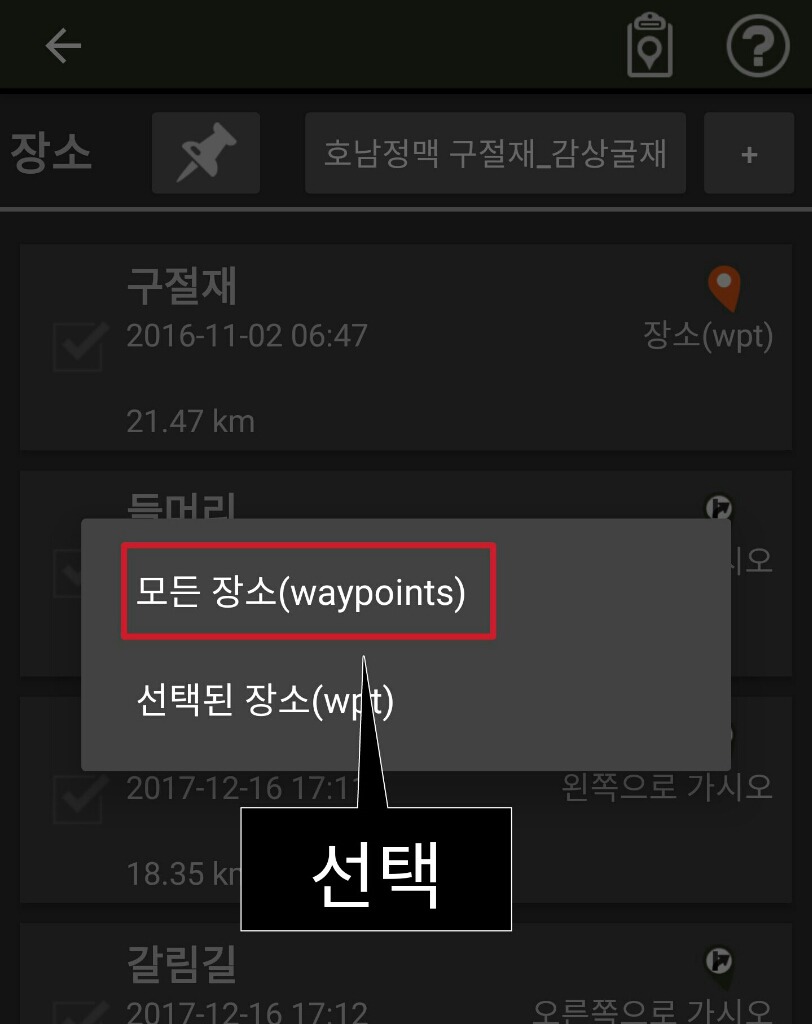

5) 모든장소(waypoints) 선택







6) 장소 전체가 선택되었음(상단 메뉴아이콘 '전체선택'을 터치해야 장소전체가 선택됨)







7) 예: 특정장소의 정보<운행시 특정 장소에 도달하면 장소(wpt)의 음성,문자정보가 아래 캡쳐사진에 나온대로 음성(tts)으로 안내됨>







8) 전체선택된 장소를 저장하기 위해 하단메뉴에서 '저장' 아이콘 선택

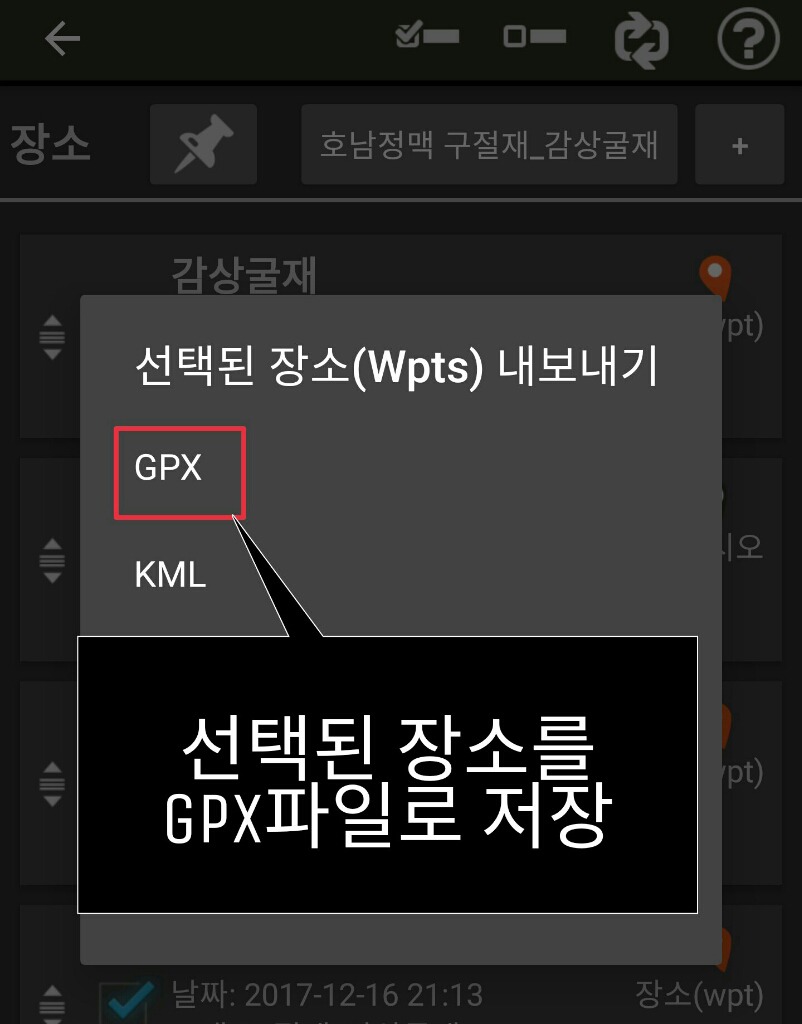

9) Gpx 선택(GPS eXchange Format 으로 저장됨)

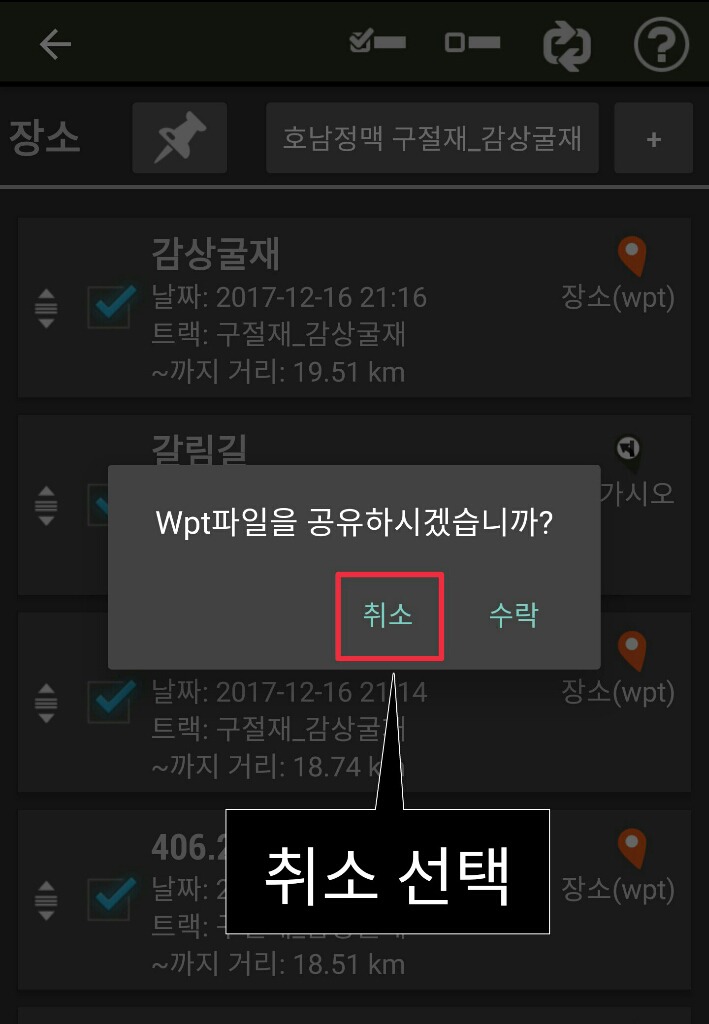

10) 공유 메세지(카톡등 온라인으로 공유하는 기능:장소의 내부정보를 공유)는 '취소선택'





11) 전체선택한 장소(wpt)가 내부저장소/오룩스맵/트랙폴더(oruxmaps/trackllogs)에 저장되었음







12) 저장된 장소(wpt)를 불러오기(지금까지의 과정이 정상으로 진행되었는지 저장된 장소를 불러와서 확인하는 과정)







13) 트랙/루트 도구 선택







14) KML/GPX 파일 올리기 선택





15) 스마트폰 내부저장소의 'Oruxmaps' 폴더선택



16) 오룩스맵 하위 폴더인 'tracklogs' 터치하면 자신이 만든 장소(wpt)가 저장되어 있다.

17) 저장된 장소(wpt)를 불러온다





18) 저장된 장소(wpt)를 불러와서 오룩스맵에 띄운 모습

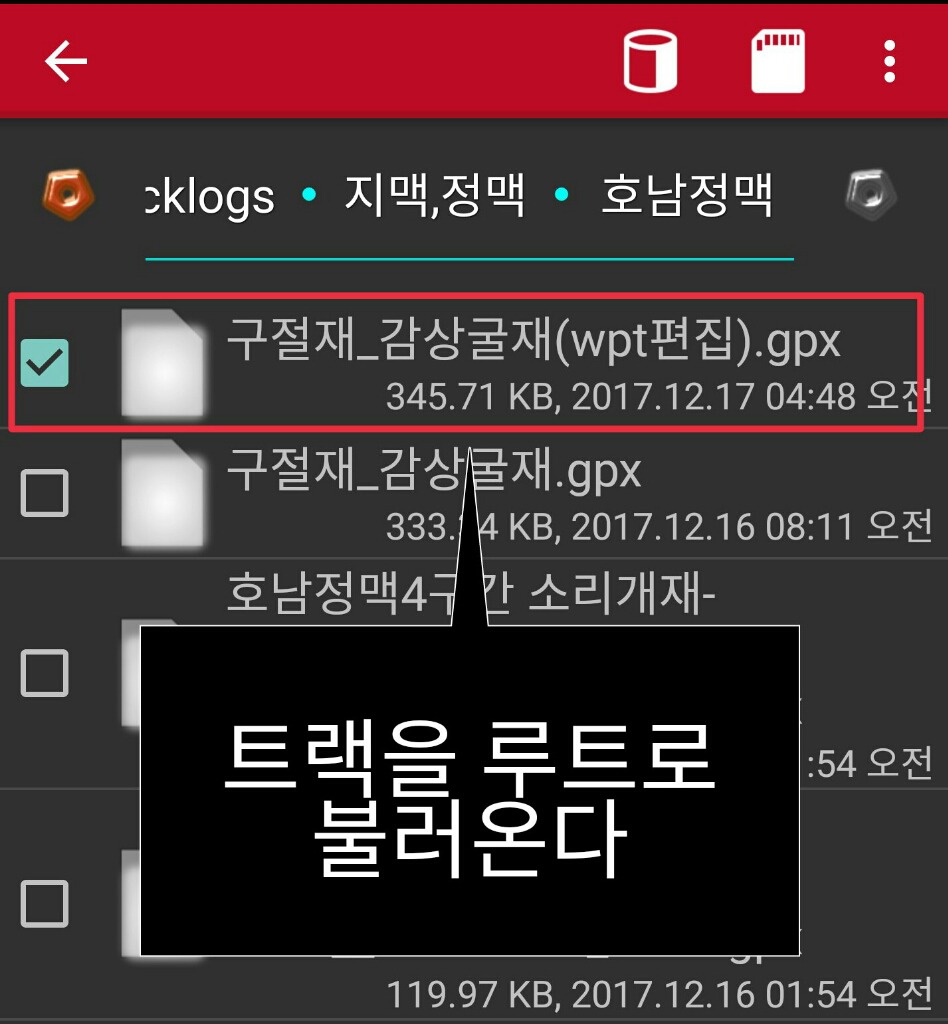

19) 가고자하는 트랙의 장소(wpt)를 불러왔으니 그 다음은 산행지 트랙을 불러온다.





20) 산행지의 장소(wpt)와 트랙을 불러왔으니 산행시작직전 운행옵션에서 '경로운행' 을 선택하면 된다.
